모델명: BEAM6x

제품 용도: 풍력 발전용(Wind Power) 고성능 윈드 라이다(Wind LiDAR)

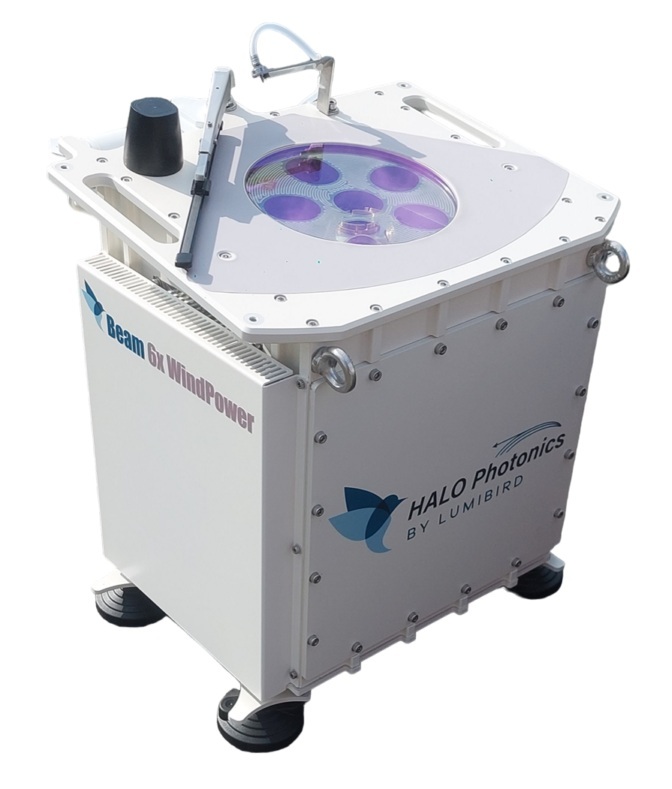

BEAM6x WindPower



▶ 주요 사양

• 빔 구성: 5개 경사 빔 및 1개 수직 빔(총 6빔)

• 측정 범위: 40m ~ 500m

• 측정 높이: 최대 380 게이트(1.3m 간격)

• 데이터 출력: 가시선 로우 데이터(반경 속도 및 SNR), 가공된 풍속 및 풍향 데이터, 필터링 적용된 10분 평균값

• 작동 온도: -40°C ~ 50°C

• 소비 전력: 60W 미만(-5°C ~ 35°C)

• 중량: 30kg

• 외형 규격: 44cm x 40cm x 49cm(L x W x H)



▶ 주요 특징

• IEC61400-50-2 등급 인증(독립적 제3자 인증 기관 DNV)

• 푸시 버튼 방식 설치 및 작동

• 40m ~ 500m의 높은 데이터 가용성

• 40m ~ 500m에서 사용자가 직접 최대 380개의 측정 높이 설정 가능

• 저전력 설계, 넓은 작동 온도 범위, 경량, 대용량 데이터 저장

• 가볍고 컴팩트한 설계(휴대성)

• Lumibird의 고성능 레이저 기술이 탑재된 높은 안정성



제품별 비교

항목	BEAM6x WindPower (Halo)	WindCube 2.1 XP (Vaisala)	ZX 300e (ZX Lidars)	Triton (SODAR)
측정 방식	펄스 도플러(Pulse Doppler) LiDAR	펄스(Pulsed) LiDAR	CW(연속파) LiDAR	SODAR (음향식)
빔 구성	5 경사 + 1 수직 (총 6빔)	4 경사 + 1 수직 (총 5빔)	원추형 스캔 (50개 지점/초)	3 사운드 빔
측정 높이 범위	40 ~ 500 m	40 ~ 300 m	10 ~ 300 m	40 ~ 200 m
높이 설정 방식	380개 게이트 (최소 1.3m 간격 가능)	20개 높이 동시 설정	10개 사용자 설정 높이 + Met station	고정 10개 높이 (20m 간격)
풍속 정확도	0.1 m/s 미만 또는 2%	0.1 m/s	0.1 m/s	1% ~ 2% (기상 조건에 따라 상이)
풍향 정확도	< 2° (풍속 ≥ 5m/s 기준)	< 2°	< 0.5°	± 3° ~ 5°
데이터/출력 특징	Raw LOS(방사속도, SNR), 10분 평균 프로파일	1~10분 평균, CNR, 가용률, FCR 등	1초/10분 평균, IEC 61400-12-1 준수	10분 평균, 위성/셀 기반 전송
전력 소모	60W (본체) / 최대 220W (히터 작동 시)	45W ~ 55W (히터 작동 시 110W)	44W (표준 12V DC)	평균 7W (태양광 자립 가능)
온도 범위	-40°C ~ +50°C	-30°C ~ +50°C	-40°C ~ +50°C	-40°C ~ +65°C
크기 / 중량	44 x 40 x 49 cm / 약 30 kg	60.8 x 56.6 x 66.1 cm / 59 kg	0.9 x 0.9 x 1.0 m / 55 kg	2 x 2 x 2 m / 350~450 kg (트레일러 포함)

BEAM6x WindPower

풍력 자원 평가에 최적화된 차세대 6-빔 Push-Button LiDAR 현장 평가, 풍력 터빈 출력 곡선 검증, 터빈 최적화까지.

최대 500m 측정 범위, 6빔 구성, 최대 380 게이트로 로터 전 구간의 풍속·풍향 프로파일과 난류 정보를 정밀하게 제공합니다.

Lumibird의 레이저 설계와 HALO Photonics의 데이터 처리 기술이 결합된, 고성능·고가용성·고휴대성 풍력 전용 LiDAR입니다.



왜 BEAM6x WindPower인가

1) 풍력 자원 평가에 맞춘 “진짜 Push-Button” 장비

BEAM6x WindPower는 풍력 자원 평가(WRA), 발전량 예측, 터빈 출력 곡선 검증, 운영 최적화 등 풍력 프로젝트의 핵심 단계에 맞춰 설계된 전용 LiDAR입니다.
복잡한 설정 없이 빠르게 설치·운영할 수 있어, 현장 투입 속도와 운영 효율을 동시에 확보할 수 있습니다.

2) 최대 500m 범위 + 뛰어난 데이터 가용성

상부 로터 영역까지 커버할 수 있는 40~500m 측정 범위와, 상층에서도 높은 데이터 가용성을 목표로 한 설계가 강점입니다.
공식 데이터시트 기준으로 **상부 높이에서의 높은 데이터 가용성(typ. ≥80% @ 350m)**이 명시되어 있어, 고허브/대형 로터 환경에서 특히 유리합니다.

3) 6빔(5 경사 + 1 수직) 구성으로 로터 전 구간 해석 강화

하나의 레이저를 순차적으로 5개 경사빔과 1개 수직빔에 스위칭하는 구조로,
풍속/풍향 프로파일뿐 아니라 난류 강도 해석까지 폭넓게 대응할 수 있습니다.

4) 최대 380 게이트, 1.3m 간격의 촘촘한 프로파일링

최대 380개 게이트, 1.3m 간격의 높이 설정으로, 로터 전 구간의 풍황 변화를 더 세밀하게 파악할 수 있습니다.
정밀한 수직 프로파일이 필요한 프로젝트(고허브, 복잡지형, 성능 검증)에 특히 효과적입니다.

5) 현장형 설계: 가볍고, 컴팩트하고, 원격운영에 유리

무게 30kg

컴팩트한 외형

원격 접속/제어 지원(인터넷 기반)

대용량 저장장치(1TB SSD)

시스템 상태 모니터링 내장

실제 풍력 현장의 설치/철수/이동성과 무인 운영성을 고려한 구성이 장점입니다.



주요 적용 분야

풍력 자원 평가 (Wind Resource Assessment / WRA)

풍력 터빈 출력 곡선(Power Curve) 검증

풍력 터빈 운영 최적화

풍황(특정 지역에서 부는 바람의 상태) 모니터링 및 장기 관측

MET mast(기상타워) 보완 또는 대체 운용



주요 특징

IEC 61400-50-2 분류 (DNV 제3자 분류)

True Push-Button 설치/운영

40m~500m 전 구간에서 높은 데이터 가용성

최대 380개 높이 사용자 선택 가능

저전력·광범위 온도 대응·경량 설계로 독립 운영 최적화

Lumibird 레이저 기반의 높은 신뢰성

원시 LOS 데이터 + 처리 데이터 동시 출력으로 분석 유연성 확보



BEAM6x WindPower는 **HALO Photonics(루미버드 그룹)**의 풍력 LiDAR 포트폴리오에 포함된 제품으로,
HALO는 풍력·기상·환경·항공안전 분야에 걸쳐 풍속 LiDAR 시스템을 공급해온 제조사입니다.
