Campbellsci

모델명 : SurfaceVue10

제품용도 : 고정형 분광식 노면센서 / 블랙아이스 감지센서

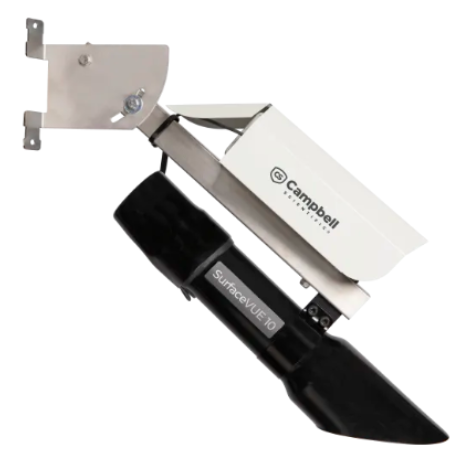

SurfaceVue10

상태 측정 : 건조함, 습함, 젖음, 슬러시, 눈, 얼음



제품스펙

마찰(그립)

측정 범위 0~1.0(단위 없음)

정확성 ±0.1 (제동 마찰 기준 대비)

분해능 ±0.01



물/얼음층 두께

범위    0~3mm(0~0.12인치)

정확성 ±0.1mm ~ 1.0mm(0.004인치 ~ 0.04인치)

          10% > 1.0mm(10% > 0.04인치)

분해능 ±0.01mm



도로 표면 온도

측정 범위 -40 ~ +60°C(-40 ~ +140°F)

정확성 ±0.3°C

분해능 ±0.1°C



지면 온도(모델링)

측정 범위  -40 ~ +60°C(-40 ~ +140°F)

정확성  ±0.5°C

분해능  ±0.1°C



이슬점 온도(계산됨)

측정 범위  -40 ~ +60°C(-40 ~ +140°F)

정확도  ±1.0°C

분해능  ±0.1°C



기온

측정 범위  -40 ~ +60°C(-40 ~ +140°F)

정확도  ±0.3°C

분해능  ±0.1°C



상대습도

측정 범위  0~100%

정확도  ±2%

분해능  ±0.1%



기압

측정 범위  500~1100hPa

정확도  ±1.0hPa

분해능  ±0.1hPa



풍속(모델링)

측정 범위  0~60m/s(0~134mph)

정확도  ±10%

분해능  ±1m/s



일반 사양

측정 범위  3~10m(9.8~32.8피트)

설치 각도  30~80°

노면상태 시야각  2.8° 0.5m(10m에서)

노면 온도 시야 10° 1.7m(10m에서)

작동 온도 범위 -40 ~ +60°C(-40 ~ +140°F)

작동 습도 범위 0~100%

전력 소비 @ 12Vdc < 100mA(일반)

공급 전압 범위 9~30Vdc

디지털 출력 RS-232

치수 76.2 x 27.9 x 17.8cm(30 x 11 x 7인치)

무게 4.9kg(10.8파운드)

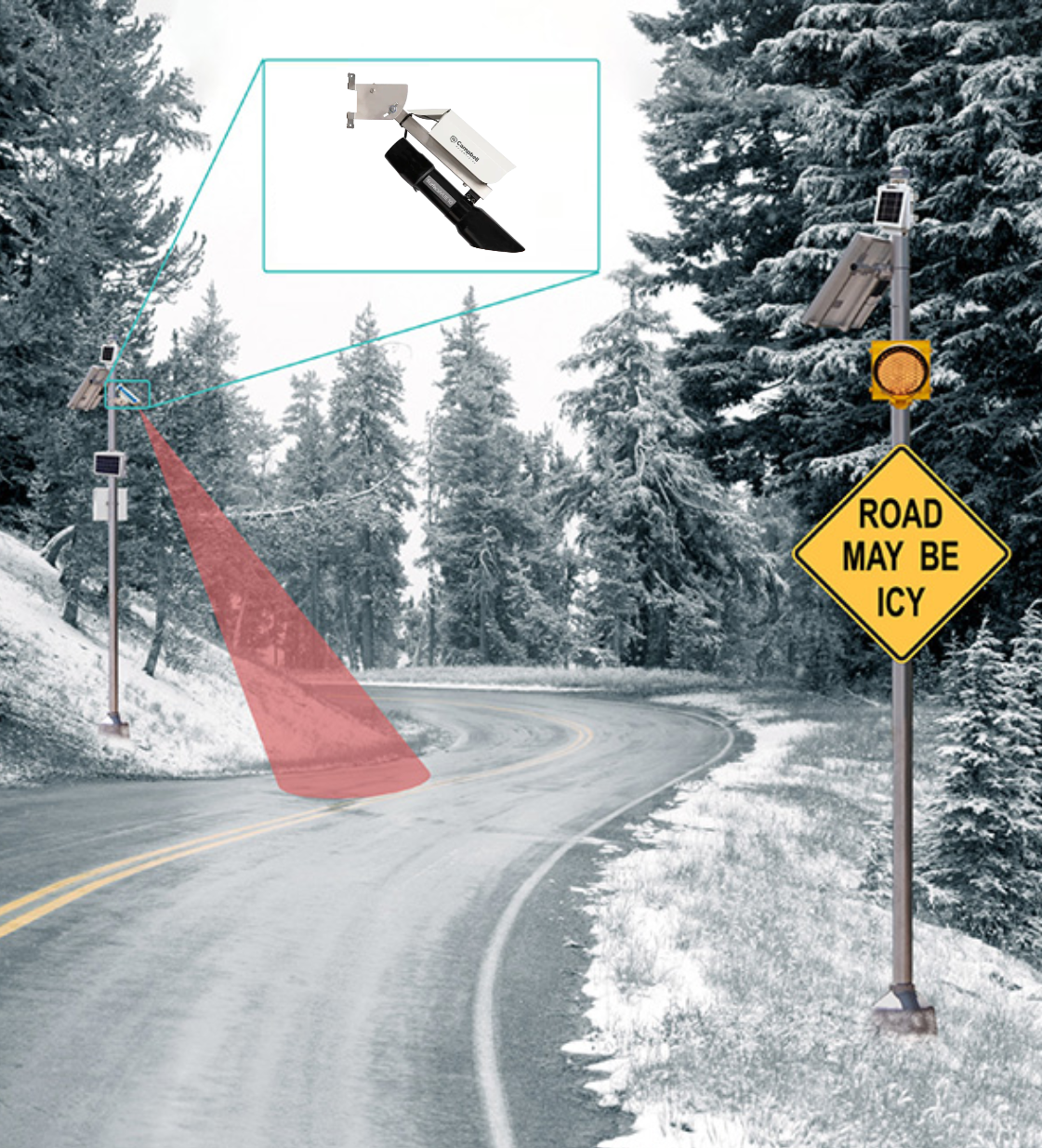

설치 예 :
